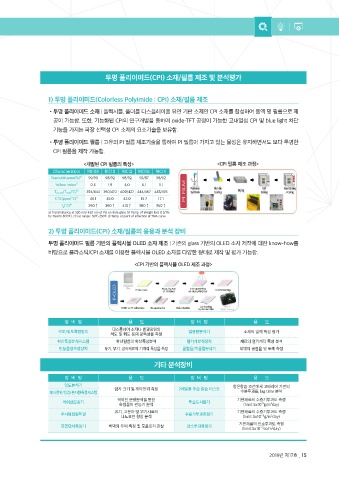

Page 15 - khu_ric_newsletter_vol_17

투명 폴리이미드(CPI) 소재/필름 제조 및 분석평가

1) 투명 폴리이미드(Colorless Polyimide : CPI) 소재/필름 제조

• 투명 폴리이미드 소재 | 플렉시블, 폴더블 디스플레이용 유연 기판 소재인 CPI 소재를 합성하여 용액 및 필름으로 제
공이 가능함. 또한, 기능화된 CPI의 연구개발을 통하여 oxide-TFT 공정이 가능한 고내열성 CPI 및 blue light 차단
기능을 가지는 파장 선택성 CPI 소재의 요소기술을 보유함.
• 투명 폴리이미드 필름 | 고유의 PI 필름 제조기술을 통하여 PI 필름이 가지고 있는 물성은 유지하면서도 보다 투명한
CPI 필름을 제작 가능함.

<개발된 CPI 필름의 특성> <CPI 필름 제조 과정>
Characteristics RIC08 RIC10 RIC12 RIC13c RIC1X
Transmittance(%) a) 99/93 98/92 98/92 95/87 98/92
Yellow Index a) 0.6 1.9 4.0 6.1 3.1
T d,0.5% /T d,1% ( C) b) 354/443 360/410 400/427 444/467 445/476
CTE(ppm/ C) c) 46.1 45.0 42.0 15.7 17.1
T g ( C) d) 290 390 410 380 360
a) Transmittance at 550 nm/ 430 nm of PIs on slide glass, b) Temp. of Weight loss 0.5/1%
by TGA(to 800℃), c) Cal. range : 50℃-250℃ d) Temp. at point of inflection of TMA curve

2) 투명 폴리이미드(CPI) 소재/필름의 응용과 분석 장비

투명 폴리이미드 필름 기반의 플렉시블 OLED 소자 제조 | 기존의 glass 기반의 OLED 소자 제작에 대한 know-how를
바탕으로 플라스틱/CPI 소재를 이용한 플렉시블 OLED 소자를 다양한 형태로 제작 및 평가 가능함.
<CPI 기반의 플렉시블 OLED 제조 과정>

장 비 명 용 도 장 비 명 용 도
디스플레이 소자나 발광광원의
색도/휘도측정장치 열중량분석기 소재의 열적 특성 평가
색도 및 휘도 등의 광특성을 측정
확산특성분석시스템 확산필름의 확산특성분석 열기계분석장치 재료의 열기계적 특성 분석
만능물성측정장치 유기, 무기, 금속재료의 기계적 특성을 측정 굴절율/복굴절분석기 박막의 굴절율 및 두께 측정

기타 분석장비

장 비 명 용 도 장 비 명 용 도
입도분석기 항온항습 조건에서 고배리어 기판의
입자 크기 및 제타전위 측정 2채널용 투습 칼슘 테스트
제타전위/입경/분자량측정시스템 수분투과율, lag time 분석
적외선 분광분석을 통한 기판재료의 수증기투과도 측정
적외선분광기 투습도시험기
2
-5
화합물의 관능기 분석 (limit:5x10 g/m day)
유기, 고분자 및 무기시료의 기판재료의 수증기투과도 측정
주사탐침현미경 수증기투과측정기
나노표면 형상 분석 (limit:5x10⁻³g/m²day)
기판재료의 산소투과도 측정
표면단차측정기 박막의 두께 측정 및 모폴로지 관찰 산소투과측정기
(limit:5x10⁻²cc/m²day)
2019년 제17호 _ 15
